최신설비, 축적된 기술에 대한 대변혁 !!

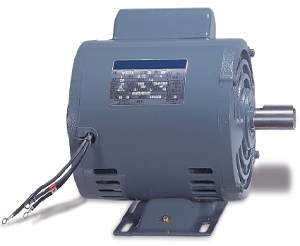

컨덴서 운전형 특,장점

기동 및 운전 중에도 같은 용량의 콘덴서를 보조권선과 직렬로 접속하여 운전하는 것으로 기동용 스위치가 없는 구조이다. 이 전동기의 컨덴서는 연속 사용하기 때문에 전해 컨덴서 대신 컨덴서 용량을 작게하여 M.F컨덴서(유압컨덴서,금속화지컨덴서)를 사용한다.

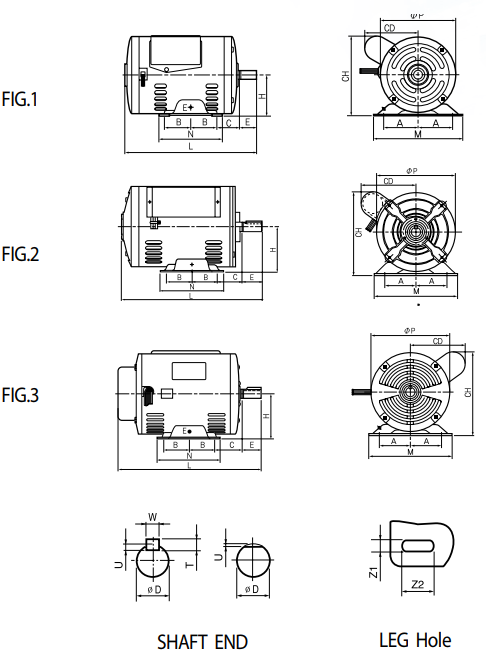

기동방식 (보호방식) STARTING	OUTPUT(kW	INS. CLASS	FRAME NO.	FIG NO.	DIMENSIONS(mm)
기동방식 (보호방식) STARTING	4P	INS. CLASS	FRAME NO.	FIG NO.	H	ΦP	A	B	C	E	CH
컨덴서기동(개방형) CAPACITOR START (ODP)	0.2	B	71	2	71	131	56	45	45	30	130
	0.25	B	71	1	71	131	56	45	45	30	136
	0.3	B	71	1	71	131	56	45	45	30	136
	0.4	B	90	2	90	160	70	50	56	40	162
	0.55	B	90	1	90	160	70	50	56	40	192
	0.75	B	90	2	90	160	70	50	56	50	168
	0.75	B	90	3	90	160	70	50	56	50	192
	1.1	B	90	3	90	160	70	62.5	72	50	180
	1.5	B	112	3	112	201	85	62.5	70	50	223
	2.2	B	112	3	112	201	85	62.5	80	60	223

DIMENSIONS (mm)										BEARING NO.		WEIGHT (kg)
CD	M	N	L	Z1	Z2	SHAFT				BEARING NO.
CD	M	N	L	Z1	Z2	ΦD	W	T	U	DRIVE	OPP.DRIVE
90	150	110	215	7	27	14	-	-	1	6202ZZ	6202ZZ	8.5
93	150	110	226	7	27	14	-	-	1	6202ZZ	6202ZZ	9.4
93	150	110	235	7	27	14	-	-	1	6202ZZ	6202ZZ	10
88	187	125	256	10	32	19	5	5	3	6204ZZ	6203ZZ	13.5
88	187	125	281	10	32	19	5	5	3	6204ZZ	6203ZZ	16
110	187	125	288	10	32	22	7	7	4	6205ZZ	6203ZZ	16
88	187	125	321	10	32	22	7	7	4	6205ZZ	6204ZZ	16.7
116	187	150	356	10	32	22	7	7	4	6205ZZ	6204ZZ	22
144	222	157	358	12	32	22	7	7	4	6205ZZ	6205ZZ	32
144	222	157	378	12	32	28	7	7	4	6206ZZ	6205ZZ	37
