프리미엄 효율(IE3) 전폐형

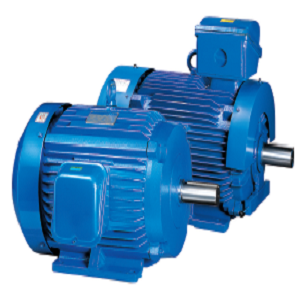

삼상 전폐 외선형(고효율 IE2)

<신모델> 알루미늄 프레임 모터 개발!!

1) 기종 : 1HP(4극,80Frame),2HP(4극,90Frame),수평형
2) 특장점

   000000 - 경량화로 취급이 용이
   000000 - 낮은 온도상승으로 우수한 안전성 확보
   000000 - Frame을 다이캐스팅하여 외관이 미려함
   000000 - 기존 주물 TYPE과 호환이 가능함

IEC/NAMA규격

Foot Mount,Flange 취부

200W - 185kW (2P,4P,6P,8P)

용도: 펌프, 팬 등 일반 산업기계

영속 정격

F종 절연 System

주물 Frame, Bracket

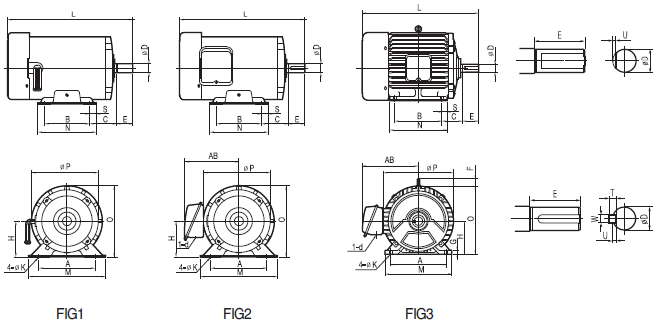

TYPE	FRME NO.	OUTPUT(kW)				INS. CLASS	FIG. NO.	DIMENSIONS(mm)
		OUTPUT(kW)						MOTOR BODY
		2P	4P	6P	8P			H	A	B	C	E	L	M	N	O	ØP	S	F	G
TEFC	63(철판)	-	0.1/0.2	-	-	B	1	63	100	80	40	23	205.5	131	106	129	118	13	-	-
	71	0.4	0.2/0.4	0.2	-	B	3	71	112	90	45	30	232	135	110	149	152	10	-	8
	71(철판)	-	0.2/0.4	-	-	B	1	71	112	90	45	30	233	150	110	168	118	10	-	-
	80	0.75	0.4/0.75	0.2/0.4	0.2	B	3	80	125	100	50	40	264	150	125	168	174	12.5	-	10
	80(철판)	0.75	0.4/0.75	0.2/0.4	0.2	B	2	80	125	100	50	40	264	150	125	168	174	12.5	-	-
	90L	1.5/2.2	1.5	0.75	0.4	B	3	90	140	125	56	50	317	175	150	186	192	12.5	-	10
	100L	-	2.2	1.5	0.75	B	3	100	160	140	63	60	358	200	174	208	208	17	34	12
	112S	2.2	2.2	1.5	-	B	3	112	190	114	70	60	340	226	148	232	240	17	42	13
	112M	3.7	3.7	2.2	1.5	F	3	112	190	140	70	6080	369	226	172	232	240	16	42	13
	132S	5.5/7.5	5.5	3.7	2.2	F	3	132	216	140	89	80	443.5	250	175	269	280	17.5	42	15
	132M	-	7.5	5.5	3.7	F	3	132	216	178	89	110	483.5	250	215	269	280	18.5	42	15
	160M	11/15	11	7.5	5.5	F	3	160	254	210	108	110	595	300	250	316	323	20	51	18
	160L	18.5	15	11	7.5	F	3	160	254	254	108	110	639	300	300	316	323	23	51	18
	180M	22	18.5/22	15	11	F	3	180	279	241	121	110	645	321	280	366	365	19.5	60	25
	180L	30	30	18.5/22	15	F	3	180	279	279	121	110	690	321	318	366	365	19.5	60	25
	200L	37/45	-	-	-	F	4	200	318	305	133	110	790	400	365	396	416	30	60	30
		-	37	-	-		4	200	318	305	133	140	780	400	365	396	416	30	60	30
		-	45	30/37	18.5/22		4	200	318	305	133	140	820	400	365	410	416	30	60	25
	225S	55	-	-	-	F	4	225	356	286/311	149	110	805	432	375	463	475	28.5	60	32
	225S	-	55	45	30	F	4	225	356	286/311	149	140	835	432	375	463	475	28.5	60	32
	250S	75	-	-	-	F	5	250	106	311/349	168	110	885	485	444	511	522	66.5	71	30
	250S	-	75	55	37	F	5	250	106	311/349	168	140	915	485	444	511	522	66.5	71	30
	250M	90	-	-	-	F	5	250	106	3111/349	168	110	885	485	444	511	522	66.5	71	30
	250M	-	90	75	45	F	5	250	106	311/349	168	140	915	485	444	511	522	66.5	71	30
	280S	110	-	-	-	F	6	280	457	368/419	190	110	1090	521	577	589	617	51.5		32
	280S	-	110	90	55	F	6	280	457	368/419	190	170	1096(115)	521	488(577)	589	617	34.5(51.		32(37)
	280M	132	-	-	-	F	6	280	457	368/419	190	110	1096	521	577	589	617	51.5		32
	280M	-	132	110	75	F	6	280	457	368/419	190	70	1096(115)	521	488(577)	589	617	34.5(51.		32(37)
	315S	**	160	132	90	F	6	315	508	406/457	216	170	1240	628	605	638	653	54.5		35
	315M	**	160	160	110	F	6	315	508	406/457	216	170	1240	628	605	638	653	54.5		35
