유압Unit모터
저압모터 벨하우징/중공축모터 서보모터 서보드라이브 그 외


삼상전폐외선형 삼상플랜지전폐외선형 삼상반폐형모터 유압Unit모터 벡터모터 안전증방폭형모터 내압방폭형모터 쿨링타워용모터 단상모터




30년 축적된 기술을 바탕으로 새로운 기술과 최신의 설비로 한국공업규격(KS)에 준하는 안전성,신뢰성이 높은 모터를 제작하고 있으며 다양한 부하조건에 적용되는 비표준 주문 모터도 제작 공급해 드립니다.

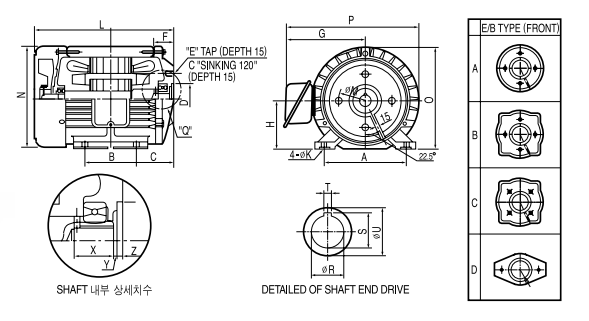

Model FRAME NO HP(kW) DIMENSIONS(mm
IE2 IE3 A B C ØD “ E” G H ØK L ØM
IE2 IE3
I01HK1HDUP P01HK1DUDP 80 1(0.75) 125 100 55 50.9 4-M8 144 80 10 229 249 83
I01HK1HDUS P01HK1DUTS 80 1(0.75) 125 100 60.5 82.55 4-M10 144 80 10 229 249 106.4
I01HK1HDUD P01HK1DUD 90S 1(0.75) 140 100 60.5 70 2-M8 156 90 10 271 98
I01HK1DUSH P01HK1DUS 90S 1(0.75) 140 100 60.5 82.55 2-M10 156 90 10 271 106.4
I01HK1DUPH P01HK1DUP 90S 1(0.75) 140 100 60.5 82.55 2-M10 156 90 10 271 106.4
I02HK1HDUP P02HK1DUP 90L 2(1.5) 140 125 60.5 95.05 4-M10 156 90 10 271 127.0
I02HK1HDUS P02HK1DUS 90L 2(1.5) 140 125 60.5 82.55 4-M10 156 90 10 271 106.4
I02HK1HDUK P02HK1DUK 90L 2(1.5) 140 125 60.5 50.9 2-M10 156 90 10 271 106.4
I02HK1DDPH P02HK1DUDP 90L 2(1.5) 140 125 60.5 82.55 4-M10 156 90 10 271 83
I02HK1HDUD P02HK1DUD 90L 2(1.5) 140 125 60.5 95.05 2-M10 156 90 10 271 106.4
I03HK6HDUP P03HK6DUP 100L 3(2.2) 160 140 63 82.55 4-M8 168 100 12 293 318 127.0
I03HK1HDUK P03HK1DUK 112S 3(2.2) 190 114 58 95.04 4-M12 187 112 12 269 294 106.4
I03HK1HDDP P03HK1DUDP 112S 3(2.2) 190 114 58 82.55 4-M10 187 112 12 269 294 83
I03HK1DUTH P03HK1DUT 112S 3(2.2) 190 114 58 50.9 4-M8 187 112 12 269 294 146
I03HK1DUSH P03HK1DUS 112S 3(2.2) 190 114 58 101.6 4-M12 187 112 12 269 294 106.4
I05HK1HDUK P05HK1DUK 112M 5(3.7) 190 140 60 82.55 4-M10 187 112 12 299 324 106.4
I05HK1HDUT P05HK1DUT 112M 5(3.7) 190 140 60 82.55 2-M10 187 112 12 299 324 146.0
I05HK1HDUS P05HK1DUS 112M 5(3.7) 190 140 60 82.55 4-M12 187 112 12 299 324 106.4
I08HK1HDUS P08HK1DUS 132S 7.5(5.5) 216 140 85.5 101.3 4-M12 213 132 12 354 146.0
I08HK1HDUT P08HK1DUT 132S 7.5(5.5) 216 140 85.5 127.0 2-M16 213 132 12 354 181.0
I10HK1HDUS P10HK1DUS 132M 10(7.5) 216 178 86.5 101.6 4-M12 213 132 12 394 146.0

Model DIMENSIONS(mm) E/B(F) SHAFT BEARING NO

IE2

 IE3 N O P X Y Z TYPE ØR S T DRIVE OPP.DRIVE
I01HK1HDUP P01HK1DUDP 165 168 231 30 1.5 7.5 A 12.7 14.3 3.2 6206ZZ 6203ZZ
I01HK1HDUS P01HK1DUTS 165 168 231 30 0.5 8.5 A 15.88 17.7 4 6206ZZ 6203ZZ
I01HK1HDUD P01HK1DUD 185 186 252 32 4 5 D 16.00 18.2 5 6206ZZ 6204ZZ
I01HK1DUSH P01HK1DUS 185 186 252 29 2 7 D 12.7 14.3 3.2 6206ZZ 6204ZZ
I01HK1DUPH P01HK1DUP 185 186 252 30 2 7 D 16 17.7 4 6206ZZ 6204ZZ
I02HK1HDUP P02HK1DUP 185 186 252 30 3 6 C 19.05 21.4 4.8 6207ZZ 6204ZZ
I02HK1HDUS P02HK1DUS 185 186 252 38 1.5 7.5 B 19.05 21.4 4.8 6207ZZ 6204ZZ
I02HK1HDUK P02HK1DUK 185 186 252 30 2 7 D 15.88 17.7 4.0 6206ZZ 6204ZZ
I02HK1DDPH P02HK1DUDP 185 186 252 29 2.5 6.5 D 12.7 14.3 3.2 6206ZZ 6204ZZ
I02HK1HDUD P02HK1DUD 185 186 252 25 2 7 D 16 17.7 4 6206ZZ 6204ZZ
I03HK6HDUP P03HK6DUP 211 208 276 44 0.5 12 C 19.05 21.5 4.76 6207ZZ 6205ZZ
I03HK1HDUK P03HK1DUK 230 232 307 38 4.5 7.5 A 15.88 17.7 4 6207ZZ 6205ZZ

I03HK1HDDP

 P03HK1DUDP 230 232 307 29 2.5 6.5 A 12.7 14.3 3.2 6206ZZ 6205ZZ
I03HK1DUTH P03HK1DUT 230 232 307 47 1.5 10.5 A 22.23 5.5 6.35 6207ZZ 6205ZZ
I03HK1DUSH P03HK1DUS 230 232 307 38 4.5 7.5 A

19.05

 21.4 4.8 6207ZZ 6205ZZ
I05HK1HDUK P05HK1DUK 230 232 307 38 4.5 7.5 A 15.88 17.7 4 6207ZZ 6205ZZ
I05HK1HDUT P05HK1DUT 230 232 307 47 1.5 10.5 A 22.23 25.5 6.35 6207ZZ 6205ZZ
I05HK1HDUS P05HK1DUS 230 232 307 38 4 7.5 A 19.05 21.4 4.8 6207ZZ 6205ZZ
I08HK1HDUS P08HK1DUS 272 269 353 47 4 10 A 22.23 25.5 6.35 6207ZZ 6206ZZ
I08HK1HDUT P08HK1DUT 272 269 353 45 4 10 D 31.77 35.4 7.98 6209ZZ 6206ZZ
I10HK1HDUS P10HK1DUS 272 269 353 47 4 10 A 22.23 25.5 6.35 6207ZZ 6206ZZ
