1) 완벽한 내습처리
2) 우수한 운전 특성
3) 저진동과 저소음
4) 수명이 긴 볼 베어링 사용

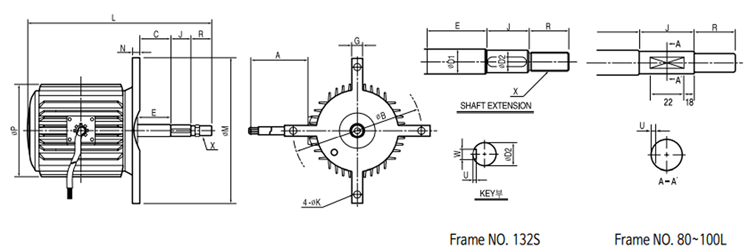

상대부하 FAN의 바람이 모터표면을 통과하여 운전되는 모터로 고층빌딩,공장 등의 쿨링타워용으로 습기가 많고
물이 비산되는 환경에 사용되도록 축관통부,프레임과 브라켓 접합 |
| |
| NO |
FRAME NO. |
OUTPUT(kW) I |
INS
CLASS |
DIMENSIONS (mm) |
| 6P |
8P |
L |
C |
J |
R |
ØP |
ØM |
ØB |
N |
G |
ØK |
A |
| 1 |
80 |
0.2 |
- |
B.F |
302 |
50 |
50 |
30 |
172 |
230 |
200 |
15 |
18 |
10 |
500 |
| 2 |
80 |
0.4 |
0.2 |
B.F |
332 |
80 |
50 |
30 |
172 |
230 |
200 |
15 |
18 |
10 |
500 |
| 3 |
90L |
0.75 |
0.4 |
B.F |
348 |
50 |
50 |
30 |
189 |
230 |
200 |
19 |
30 |
10 |
500 |
| 4 |
100L |
1.1/1.5 |
0.75 |
B.F |
356 |
50 |
50 |
30 |
213 |
310 |
255 |
26 |
36 |
14 |
500 |
| 7 |
132S |
3.7 |
2.2 |
B.F |
475 |
70 |
80 |
30 |
271 |
350 |
285 |
18 |
36 |
14 |
900 |
| 8 |
132S |
3.7 |
3.0 |
B.F |
505 |
100 |
80 |
30 |
271 |
350 |
285 |
18 |
36 |
14 |
900 |
|
| |
| NO. |
DIMENSIONS(mm) |
BEARING NO. |
| ØD1 |
ØD2 |
X |
W |
U |
DRIVE |
OPP.DRIVE |
| 1 |
20 |
19h6 |
5/8″11UNC(오른나사) |
- |
4 |
6204ZZ |
6203ZZ |
| 2 |
20 |
19h6 |
5/8″11UNC(오른나사) |
- |
4 |
6204ZZ |
6203ZZ |
| 3 |
25 |
22h6 |
3/4″10UNC(오른나사) |
- |
4 |
6205ZZ |
6204ZZ |
| 4 |
29.5 |
28h6 |
3/4″10UNC(오른나사) |
- |
4 |
6206ZZ |
6205ZZ |
| 7 |
37 |
35h6 |
3/4″10UNC(오른나사) |
10 |
4.5 |
6208ZZ |
6206ZZ |
| 8 |
37 |
35h6 |
3/4″10UNC(오른나사) |
10 |
4.5 |
6208ZZ |
6206ZZ |
|
| ① 외관 및 규격은 제품성능 개선을 위해 예고없이 변경될 수 있습니다 |
| |

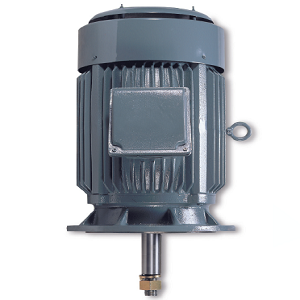

| 쿨링타워용모터(FWP) |
| |
|
|
|
|
| |
1) 완벽한 밀봉구조
2) 발청에 강한 PAINT 도장
3) 미려한 외관주조로부착 제품이 고급화됩니다.
4) 뛰어난 효율로 동력비가 절감됩니다. 옥외에 항시 설치하는 기기에 사용할 수 있도록 비,바람,먼지 등에 견딜 수 있는 구조의 전폐형 전동기 입니다. 정격은 일반 |
| |

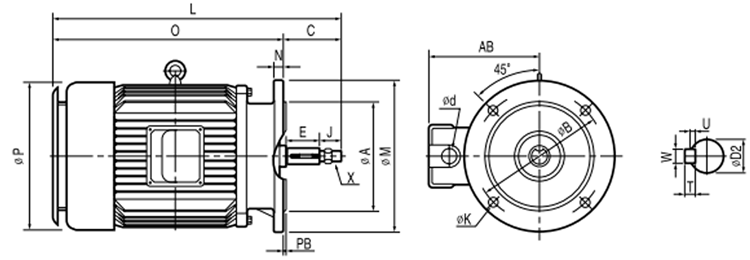

FRAME
NO. |
OUTPUT(kW) |
INS.
CLASS |
DIMENSIONS(mm) |
BEARING NO |
| MOTOR BODY |
SHAFT |
DRIVE |
OPP.DRIVE |
| 4P |
6P |
8P |
L |
ØA |
O |
C |
J |
ØP |
PB |
AB |
ØM |
ØB |
N |
ØK |
Ød |
E |
X |
ØD2 |
W |
U |
R |
| 112S |
2.2 |
1.5 |
0.75 |
B |
459 |
229 |
359 |
100 |
40 |
235 |
5 |
208 |
279 |
2254 |
16 |
13 |
PF 3/4 |
60 |
M16 * P1.5 |
28h6 |
7 |
4 |
7 |
6207ZZ |
6205ZZ |
| 112M |
3.7 |
2.2 |
1.5 |
B |
482 |
229 |
382 |
100 |
40 |
235 |
5 |
212 |
279 |
254 |
16 |
13 |
PF 3/4 |
60 |
M16 * P1.5 |
28h6 |
7 |
4 |
7 |
6207ZZ |
6205ZZ |
| 132S |
5.5 |
3.7 |
2.2 |
B |
546 |
229 |
418 |
128 |
48 |
274 |
5 |
234 |
279 |
254 |
16 |
13 |
PF 3/4~ |
73 |
M25 * P2 |
38h6 |
10 |
5 |
8 |
6208ZZ |
6206ZZ |
| 132M |
7.5 |
5.5 |
3.7 |
B |
586 |
229 |
458 |
128 |
48 |
274 |
5 |
234 |
279 |
254 |
16 |
13 |
PF 3/4~ |
73 |
M25 * P2 |
38h6 |
10 |
5 |
8 |
6208ZZ |
6206ZZ |
| 160M |
11 |
7.5 |
5.5 |
B |
710 |
279 |
545 |
165 |
55 |
317 |
5 |
265 |
356 |
318 |
20 |
21 |
PF 3/4~ |
110 |
M30 * P3.5 |
42h6 |
12 |
5 |
8 |
6309ZZ |
6307ZZ |
| 160L |
15 |
11 |
7.5 |
B |
754 |
279 |
589 |
165 |
55 |
317 |
5 |
265 |
356 |
318 |
20 |
21 |
PF 3/4~ |
110 |
M30 * P3.5 |
42h6 |
12 |
5 |
8 |
6309ZZ |
6307ZZ |
| 180M |
22 |
15 |
11 |
B |
750 |
279 |
580 |
170 |
60 |
365 |
5 |
290 |
356 |
318 |
20 |
21 |
PF 3/4~ |
110 |
M30 * P3.5 |
48h6 |
12 |
5 |
8 |
6312ZZ |
6309ZZ |
| 180L |
30 |
18.5 |
15 |
F |
795 |
279 |
625 |
170 |
60 |
365 |
5 |
290 |
356 |
318 |
20 |
21 |
PF 3/4~ |
110 |
M30 * P3.5 |
48h6 |
12 |
5 |
8 |
6312ZZ |
6309ZZ |
|
| |
