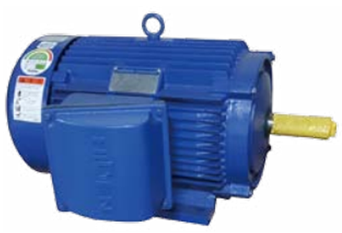

| 안전성, 정밀성이 뛰어난 신뢰의 모터를 생산하고있습니다. |
| “에너지이용합리화법” 제15조등에 따른 효율 관리 기자재 운용규정에 기준하여 최저 효율제 대상에 맞게 생산하고 있는 제품입니다. |
| |
|
|
| 특 징 |
| - 우수한 안전성 |
| - 소형 경량 |
| - 신뢰성 있는절연 |
| - 뛰어난 운전특성 |
| - 보수와 점검용이 |
| - 미려한 디자인 |
|
|
| |
 |
|
| 항목 |
| 구조의설명 |
정상적인 운전중에서 전기 불꽃 또는 고온을 발생시켜서 안되는 부분에 이의 발생을 방지하도록 구조상 또는 온도상승에 대하여 특별히 안전도를 증진시킨 구조 |
| 방폭 기호 |
Ex |
| 방폭구조의 종류 |
e |
| 그룹기호 |
Ⅱ |
| 온도 등급 |
T3 |
| 외피구조 |
전폐외선형 |
| 주변조건 |
사용 주위 온도 : -20 ~ +40℃ |
| 사용위험장소 |
1종, 2종장소 |
| 표기 |
Ex e Ⅱ T3 |
|
| |
|
| |
FRAME
NO. |
OUTPUT(kW) |
INS
CLASS |

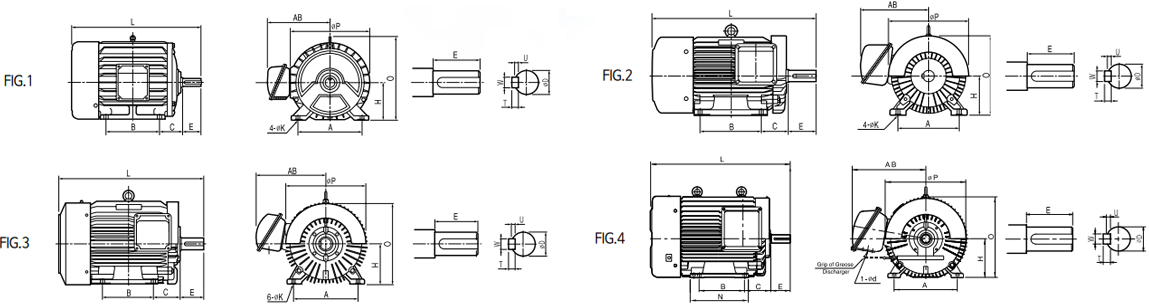

FIG.
NO |
DIMENSIONS(mm) |
| MOTOR BODY |
| 2P |
4P |
6P |
H |
A |
B |
C |
ΦK |
L |
O |
ΦP |
| 80 |
0.4/0.75 |
0.4/0.75 |
0.4 |
F |
1 |
80 |
125 |
100 |
50 |
10 |
264 |
168 |
174 |
| 90L |
1.5/2.2 |
1.5 |
0.75 |
F |
1 |
90 |
140 |
125 |
56 |
10 |
317 |
186 |
192 |
| 100L |
- |
2.2 |

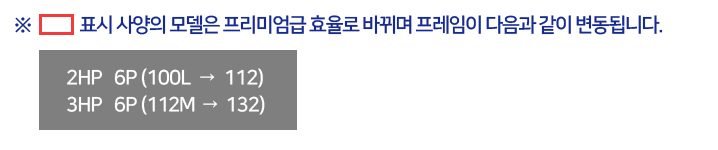

※ 1.5 |
F |
1 |
100 |
160 |
140 |
63 |
12 |
358 |
208 |
208 |
| 112S |
2.2 |
2.2 |
1.5 |
F |
1 |
112 |
190 |
114 |
70 |
12 |
340 |
232 |
240 |
| 112M |
3.7 |
3.7 |
※ 2.2 |
F |
1 |
112 |
190 |
140 |
70 |
12 |
369 |
232 |
240 |
| 132S |
5.5 |
5.5 |
3.7 |
F |
1 |
132 |
216 |
140 |
89 |
12 |
444 |
269 |
280 |
| 132M |
7.5 |
7.5 |
5.5 |
F |
1 |
132 |
216 |
178 |
89 |
12 |
484 |
269 |
280 |
| 160M |
11 |
11 |
7.5 |
F |
1 |
160 |
254 |
210 |
108 |
15 |
595 |
318 |
323 |
| 160L |
15 |
15 |
11 |
F |
1 |
160 |
254 |
254 |
108 |
15 |
639 |
318 |
323 |
| 180M |
18.5 |
18.5 |
- |
F |
1 |
180 |
279 |
241 |
121 |
15 |
645 |
336 |
365 |
| 180L |
22 |
22 |
15 |
F |
1 |
180 |
279 |
279 |
121 |
15 |
689.5 |
336 |
365 |
| 200L |
22/30/37 |
30/37 |
22/18.5 |
F |
2 |
200 |
318 |
305 |
133 |
19 |
820(790) |
390 |
384 |
| 225S,M |
37/45/55 |
37/45/55 |
30/37 |
F |
3 |
225 |
356 |
286/311 |
149 |
19 |
834(804) |
464 |
475 |
| 250S,M |
75 |
75 |
45/55 |
F |
3 |
250 |
406 |
311/49 |
168 |
24 |
883(853) |
509 |
522 |
| 280SD |
95 |
95 |
75 |
F |
4 |
280 |
457 |
368/419 |
190 |
24 |
1030 |
583 |
600 |
| 280S |
- |
95 |
75 |
F |
4 |
280 |
457 |
368/419 |
190 |
24 |
1060 |
583 |
600 |
| 280MD |
110/132 |
110/132 |
95 |
F |
4 |
280 |
457 |
368/419 |
190 |
24 |
1030 |
583 |
600 |
| 280M |
- |
110/132 |
95 |
F |
4 |
280 |
457 |
368/419 |
190 |
24 |
1060 |
583 |
600 |
|
|
| ①외관 및 규격은 제품성능 개선을 위해 예고없이 변경될 수 있습니다. |
| ②기본의 표준모델을기준한 치수입니다. 단, 디자인 개선형 New Model은 외관 및 치수가 다를 수 있으므로 확인이 필요합니다. |
| |
 |
| |
| |
| DIMENSIONS(mm) |
BEARING NO |
| |
SHAFT |
| AB |
E |
ΦD |
W |
U |
T |
DRIVE |
OPP.DRIVE |
| 168 |
40 |
19j6 |
6 |
3.5 |
6 |
6204ZZ |
6203ZZ |
| 180 |
50 |
24j6 |
8 |
4 |
7 |
6205ZZ |
6204ZZ |
| 191 |
60 |
28j |
8 |
4 |
7 |
6206ZZ |
6205ZZ |
| 213 |
60 |
28j6 |
8 |
4 |
7 |
6206ZZ |
6205ZZ |
| 213 |
60 |
28j6 |
8 |
4 |
7 |
6206ZZ |
6205ZZ |
| 213 |
80 |
38k6 |
10 |
5 |
8 |
6208ZZ |
6206ZZ |
| 213 |
80 |
38k6 |
10 |
5 |
8 |
6208ZZ |
6206ZZ |
265 |
110 |
42k6 |
12 |
5 |
8 |
6309ZZ |
6307ZZ |
| 265 |
110 |
42k6 |
12 |
5 |
8 |
6309ZZ |
6307ZZ |
| 286 |
110 |
48k6 |
14 |
5.5 |
9 |
6311ZZ |
6309ZZ |
| 286 |
110 |
55m6 |
16 |
6 |
10 |
6312ZZ |
6309ZZ |
| 405 |
140(110) |
60m6(55m6) |
18(16) |
7(6) |
11(10) |
6313ZZ |
6212ZZ |
| 420 |
140(110) |
60m6(55m6) |
15(15) |
5(5) |
10(10) |
6315 (6312C3) |
6312
(6312C3) |
| 440 |
140(110) |
75m6(55m6) |
20(15) |
7.5(5) |
12(10) |
6218 (6313C3) |
6314ZZ (6313C3) |
| 555 |
140 |
60m6 |
15 |
5 |
10 |
6314 (6314C3) |
6314
(6314C3) |
| 555 |
170 |
85m6 |
24 |
8 |
16 |
6318/NU318 |
6314 |
555 |
140 |
60m6 |
15 |
5 |
10 |
6314 (6314C3) |
6314
(6314C3) |
| 555 |
170 |
85m6 |
24 |
8 |
16 |
6318/NU318 |
6314/6318 |
|
| Fr. NO별 전선관 나사 표준 사양 (KD) |
| Fr. NO. |
전선관 나사 |
| 80 ~112 |
PF 3/4(22 |
| 132S, 132M |
PF 11/4(36) |
| 160M, 160L |
PF 11/2(42) |
| 180M, 180L |
PF 2(54) |
| 200L |
PF 21/2(70) |
| 225, 250M.S |
PF 21/2(70) |
| 280M.L |
PF 3(82) |
|
| |
화학공장등 폭발성·가스 증기가 있는 장소에서 전기기기를 사용할 경우에는 폭발에 따른 인명·시설등의
재해를 방지하기 위하여 방폭형전기기기를 사용할 필요가 있습니다.
다년간 모터 제작경험을 통한 새로운
기술과 최신의 설비로 한국산업안전공단 등의 검정기관이 정한 기준에 맞는 신뢰성 높은 안전증방폭형모터를
생산하고있습니다. |
|
| |
